Автомобилеразгрузчик одноколейного типа

Разгрузчик автомобилей предназначен для механизированной выгрузки зерна из одиночных автомобилей, автомобилей-полуприцепов, а также из автопоездов с одним или несколькими прицепами без их расцепки, через открытый боковой борт.

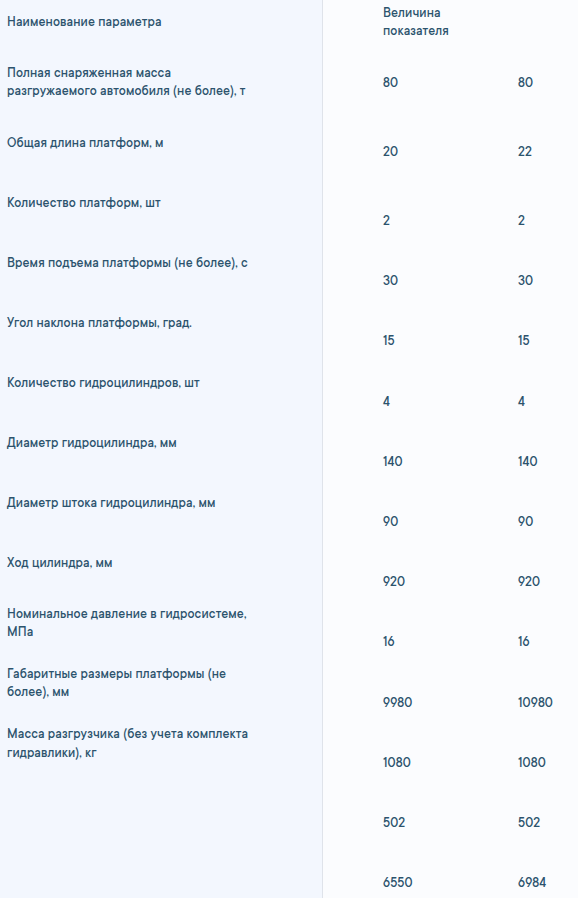

Характеристики
Описание
Устройство
Принцип работы

Характеристики

Описание

Разгрузчик предназначен для разгрузки зерновых культур, зернопродуктов и других сыпучих материалов через открытый боковой борт одиночных автомобилей и автопоездов, полная снаряженная масса которых не превышает 80 т.

Устройство

Разгрузчик состоит из двух платформ, четырех подъемных устройств, гидростанции с комплектом гидравлики. Каждая платформа представляет собой сварную металлическую конструкцию, покрытую сверху рифленными металлическими листами. Подъемное устройство состоит из гидроцилиндра, соединенного шарнирно снизу с опорным стаканом, а сверху — с рамой. Опорный стакан в свою очередь крепится к закладным шпилькам (фундаментным болтам). Рама закрепляется в платформе при помощи комплекта крепежных изделий. Гидростанция подсоединяется к гидроцилиндрам при помощи трубной или гибкой гидроразводки, которая входит в комплект гидравлики.

Принцип работы

Разгрузчик работает следующим образом: посредством нажатия кнопки «Подъем платформы» на пульте управления приводится в действие гидростанция, которая нагнетает давление рабочей жидкости в системе, что приводит в действие гидроцилиндры. При выдвижении штока гидроцилиндров происходит подъем платформ, на которых одной колеей колес стоит разгружаемый автомобиль с открытыми боковыми бортами.
Подъем и наклон платформ вызывает наклон разгружаемого автомобиля, вследствие чего продукт полностью высыпается из автомобиля.
При достижении крайних положений штока гидроцилиндра срабатывает механизм ограничения (гидравлический перепуск рабочей жидкости).
Посредством нажатия кнопки «Опускание платформы» платформа с автомобилем возвращается в исходное положение.
