Задвижки реечные с ручным приводом типа ТЗР

Предназначены для регулирования выпуска зерна из силосов, бункеров и оборудования. Применяют на элеваторах, зерноскладах, портах, мельницах, хлебокомбинатах.

Сечение отверстий, мм: 200 x 200 - 450 x 450
Габаритные размеры, мм: 495х410х360 - 972х490х617
Характеристики
Гарантии
Устройство
Принцип работы

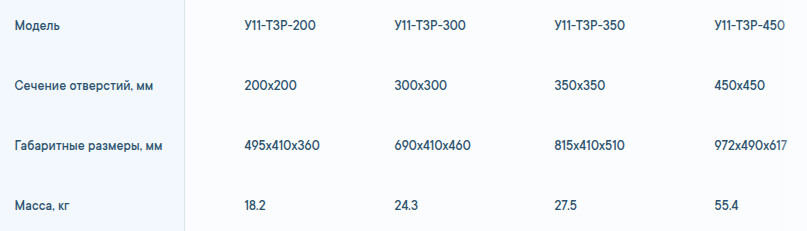

Характеристики

Гарантии

Завод изготовитель гарантирует нормальную устойчивую работу задвижек, их соответствие параметрам и требованиям технических условий при соблюдении потребителем правил эксплуатации и хранения, установленных техническими условиями и паспортом на данную продукцию.

Устройство

Основными узлами являются корпус механизма заслонки и ручной привод. Основными частями задвижки с ручным приводом являются: сварной корпус, шибер с приваренной к нему рейкой, шестерня, штурвал с осью. Корпус ТЗР представляет собой сварную коробку из листовой стали с фланцами – верхним и нижним. Для остальных задвижек корпусом служат верхний и нижний фланцы, сваренные между собой. К боковым стенкам корпуса приварены направляющие планки, по которым перемещается шибер. Задвижки выпускаются различной модификации: с фланцами круглого и квадратного сечения.

Принцип работы

Шибер перемещается при помощи зубчатой рейки и шестерни, закрепленной на оси штурвала.
