Автомобилеразгрузчик АВС-50

Предназначен для выгрузки зерна через боковой борт автомобилей, автотягачей и автопоездов без расцепки прицепов.

Наибольшая грузоподъёмность: от 50 до 100тонн
Длина платформы: от 16 до 24 метров
Характеристики
Описание
Преимущества
Гарантии
Устройство
Принцип работы

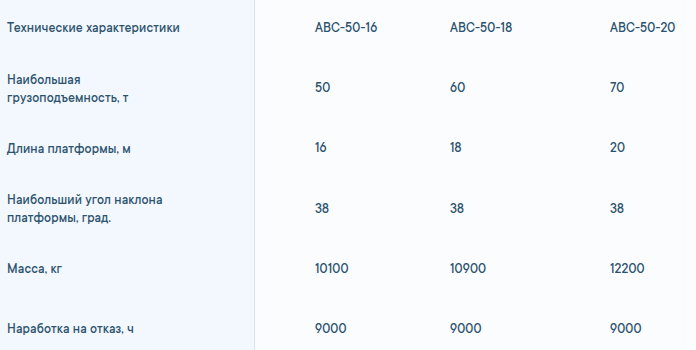

Характеристики

Описание

Предназначен для выгрузки зерна через боковой борт автомобилей, автотягачей и автопоездов без расцепки прицепов. Применяют на элеваторах, зерноскладах, портах, мельницах, хлебокомбинатах.

Преимущества

Основными преимуществами автомобилеразгрузчиков изготавливаемых ООО Корпорацией «Севкавэлеваторспецстрой» по сравнению с зарубежными аналогами являются:
  • Применение в производстве современных материалов и комплектующих. Пульт управления, страховочные приспособления, цилиндрический мотор-редуктор со встроенным тормозом.
  • Конструкция платформы разборная на высокопрочных болтах (для удобства транспортировки и монтажа).
  • Автомобилеразгрузчик имеет сертификат ЕАС (Таможенный союз).
  • Высокий срок службы изделий. Приводные звездочки выполнены из закаленной стали. Платформа установлена на шарнирные опоры.
  • Низкая стоимость по сравнению с зарубежными аналогами.
  • Отсутствие издержек на таможенное оформление и транспортировку из-за рубежа.
  • Бесплатное гарантийное обслуживание в течение 24 месяцев с момента ввода в эксплуатацию.

Гарантии

Автомобилеразгрузчик АВС-50М изготавливают в соответствии с ТУ и требованиями Госгортехнадзора, а также в соответствии с международными стандартами на данную продукцию. Завод изготавливает и поставляет запасные части и комплектующие к данному автомобилеразгрузчику, осуществляет гарантийный ремонт.

Устройство

Опорные левая и правая рамы сварены из двутавровых балок и швеллера. При помощи болтов они закрепляются на фундаменте. На рамах установлены подшипники осей наклона платформы, подшипники механизма подъема платформы и рама привода. Платформа автомобилеразгрузчика также сварная из двутавровых балок. Платформа имеет сплошной настил из листовой рифленой стали толщиной 5 мм. Платформа установлена на опорные рамы, причем со стороны выгрузки зерна она имеет три шарнирные опоры, а с другой, соединена с кривошипным механизмом подъема платформы.

Принцип работы

Принцип действия автомобилеразгрузчика основан на наклоне автомобиля в поперечном направлении на угол, больший угла естественного откоса зерна.

При включении электродвигателя крутящий момент передается на вал редуктора, тихоходный вал которого при помощи цепной муфты соединен с тихоходным валом другого редуктора. Его тихоходные валы передают крутящий момент двум валам механизма подъема платформы. Каждый вал жестко связан с кривошипным механизмом подъема платформы. При повороте кривошипа на 180 град. происходит подъем платформы на наибольший угол. Опускают платформу, поворачивая кривошип в первоначальное положение.
